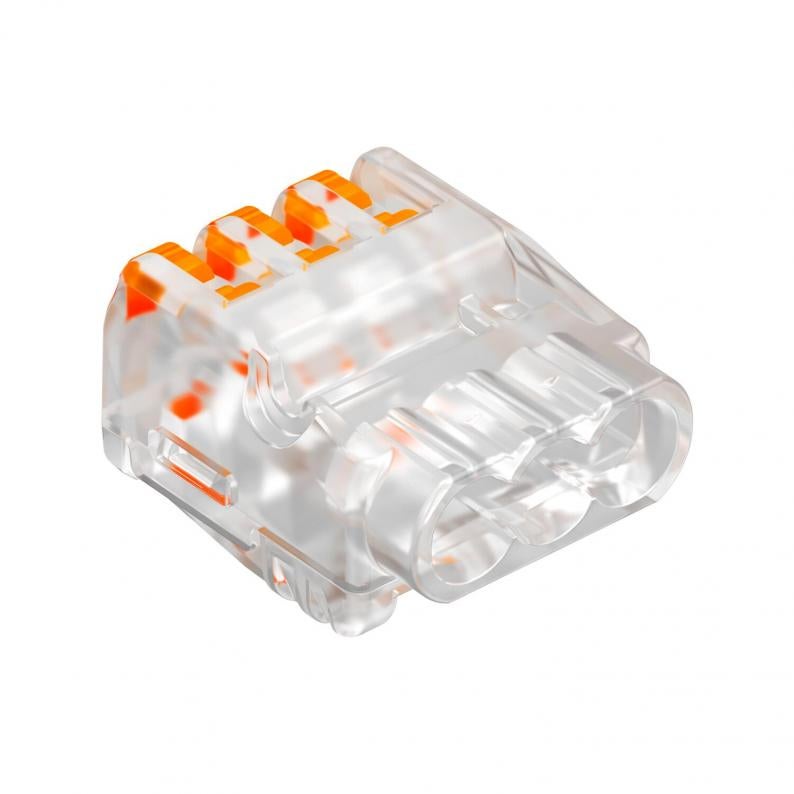

Universalstikklemme, 3-polet

Type 61 325 FL

Vare-nr. 2054454

EAN 4012196334650

Datablad (PDF)

Overensstemmelseserklæring (PDF)

RoHS Overensstemmelseserklæring (PDF)

REACH Overensstemmelseserklæring (PDF)

Vis alle versioner

Vare-nr. / Type

2054454 / 61 325 FL

Mærkespænding

450 V

Nominelt tværsnit min.

0,2 mm²

Nominelt tværsnit maks.

2,5 mm²

Antal klemsteder

Farve

Transparent

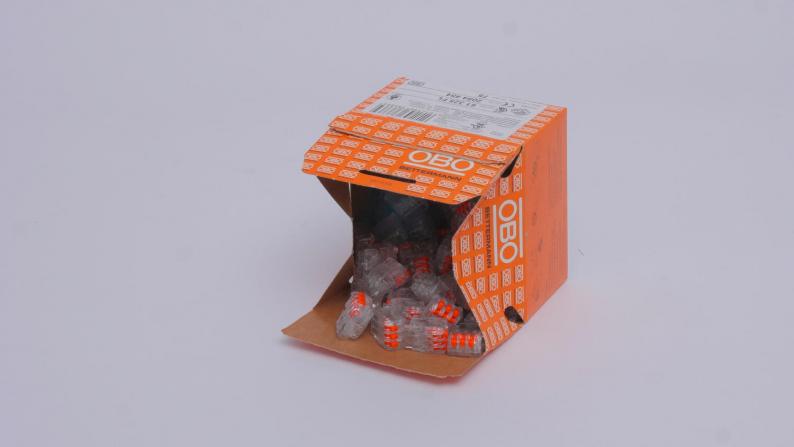

min. salgsenhed: 75 Styk

Styk

Beskrivelse

Testet i henhold til EN 60998
Skrueløs klemme til tilslutning af elektriske ledere. Ledertypen kan valgfrit være fleksibel, flertrådet eller fast.

Når du bruger stive stiger, er det ikke nødvendigt at åbne udløsergrebet. Lederen kan føres direkte ind i klemmen.

For at trække stigen ud skal du blot åbne udløsergrebet. Kernerne kan derefter nemt trækkes ud.

Nominelt tværsnit:
<% AID: 528: Værdi%>
Nominel spænding 450 V.
Nominel strøm 24 A
Strippelængde: 9 mm (+1 mm)
Teståbning: fasetester og teststift (maks. Ø 2 mm) meget let tilgængelige på toppen af terminalen
Maks. Tilladt omgivelsestemperatur i henhold til EN 60998: 85 ° C.

Tekniske data UL (USA)

Nominel spænding 600 V.

Nominel strøm 20 A

Spændeområde AWG 14-24

Omgivende temp. maks. 105 °C

Tekniske data

Dimensioner

Længde	16,1 mm
Bredde	21 mm
Højde	11,7 mm

Teknisk data

Poltal	1
Mærkestrøm	24 A
Mærkespænding	450 V
Isoleringsmateriale	Termohærdende plastmateriale
Egnet til massiv leder	Ja
Egnet til fleksible ledere	Ja
Egnet til flertrådede ledere	Ja
Med betjeningshåndtag	Ja
Ledertværsnit, der kan tilsluttes, enkelttrådet min.	0,2 mm²
Ledertværsnit, der kan tilsluttes, enkelttrådet maks.	2,5 mm²
Ledertværsnit, der kan tilsluttes, flertrådet min.	0,2 mm²
Ledertværsnit, der kan tilsluttes, flertrådet maks.	2,5 mm²
Nominelt tværsnit min.	0,2 mm²
Nominelt tværsnit maks.	2,5 mm²
ROHS-medholdelig	Ja
Tværsnit	3 x 0,2-2,5 mm² flertrådede/entrådede ledere mm²
Antal klemsteder	3
Temperaturanvendelsesområde min.	-5 °C
Temperaturanvendelsesområde maks.	85 °C
Brandhæmmede	iht. VDE 0471/DIN 695 del 2-1, testtemperatur 850 °C
Dimension	0,2-2,5mm²
Materiale	Polykarbonat
Farve	Transparent
Produktserie	HSK
