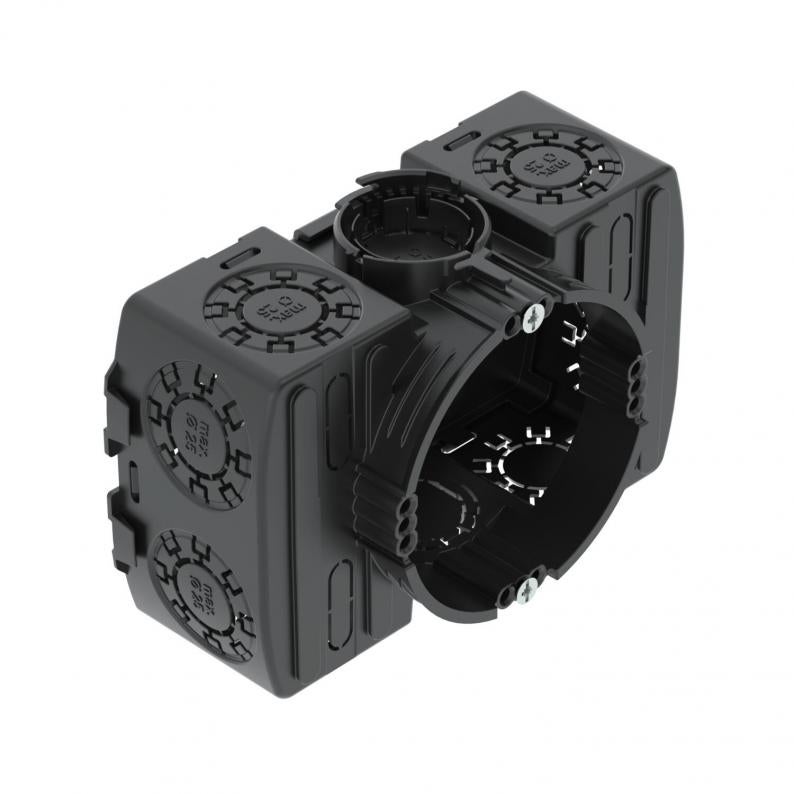

UP forsænket elektronikdåse 46, firkantet, med klemplads på siden
Type UE 46
Vare-nr. 2003725
EAN 4012196863815
Vare-nr. / Type
2003725 / UE 46
Højde
50 mm
Diameter
61 mm
Antal indføringer
16
til rørdiameter
20/25 mm
min. salgsenhed: 10 Styk
10Styk
Styk
Beskrivelse
Forsænket elektronikdåse med klemplads til siden, firkantet form, til anvendelse i murværk med en dybde på mindst 50 mm.
• Stik med bajonetlås, der kan kobles på begge sider
• 10 rørgennemføringer Ø 20 og 25 mm
• 2 indgange op til Ø 20 mm i gulvet
• 4 indgange til flade kabler/ribbede kabler
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
• Stik med bajonetlås, der kan kobles på begge sider
• 10 rørgennemføringer Ø 20 og 25 mm
• 2 indgange op til Ø 20 mm i gulvet
• 4 indgange til flade kabler/ribbede kabler
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
Tekniske data

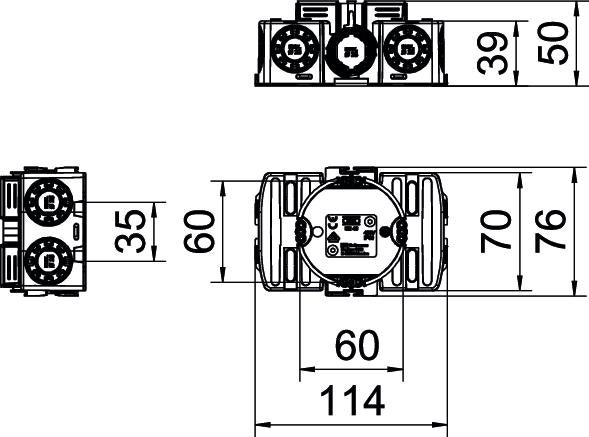

Dimensioner
| Længde | 114 mm |
|---|---|
| Bredde | 76 mm |
| Højde | 50 mm |
Teknisk data
| Indføringstype | NYM-kabeler, datakabler og rør |
|---|---|
| Slagfast | Nej |
| Komponentskrueafstand | 60 mm |
| Diameter | 61 mm |
| Halogenfri | Ja |
| Antal indføringer | 16 |
| Fastgørelse af enheder | Skruer |
| Indføring bagfra | Ja |
| Kapslingsklasse | IP30 |
| Husgennemføringens type | Udknæksåbning |
| til rørdiameter | 20/25 mm |
| Med skruer | Ja |
| Lufttæt | Nej |
| Med sømlaske | Nej |
| Nominelt tværsnit min. | 1,5 mm² |
| Nominelt tværsnit maks. | 2,5 mm² |
| Form | Firkantet |
| Låg | Uden |
| Dækselfastgørelse | Skruer |
| ROHS-medholdelig | Ja |
| Brandhæmmede | iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C |
| Rørindføringer Ø 20 mm | 2 |
| Kombi-indføringer Ø 20 / 25 mm | 10 |
| Dimension | Ø60xH50x114 |
| Materiale | Polypropylen |
| Farve | dybsort |
| Dimensioneringsspænding | 400 V |
| Produktserie | WIN-serie |
Miljødata
| Emballage udelukkende af genbrugspap | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 0,1666 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 0,1666 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
