UP forsænket elektronikdåse 66, lufttæt
Type UE 66-L
Vare-nr. 2003727
EAN 4012196856596
Vare-nr. / Type
2003727 / UE 66-L
Højde
67 mm
Diameter
61 mm
Antal indføringer
24
til rørdiameter
20/25 mm
min. salgsenhed: 10 Styk
10Styk
Styk
Beskrivelse
Forsænket elektronikdåse med ekstra plads og lufttætte membranindføringer, til anvendelse i murværk med en dybde på mindst 67 mm.
• mit 4 koppelbaren Verbindungsstutzen mit Bajonettverschluss
• 4 Kombi-Rohreinführungen Ø 20 und 25 mm
• 4 Einführungen bis Ø 20 mm
• 14 Einführungen bis Ø 11 mm
• 2 Einführungen bis Ø 20 mm im Boden
• Trennwand für unterschiedliche Spannungen, mit Ausbrechöffnungen
• 4 x 3 Schraubdome
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
• mit 4 koppelbaren Verbindungsstutzen mit Bajonettverschluss
• 4 Kombi-Rohreinführungen Ø 20 und 25 mm
• 4 Einführungen bis Ø 20 mm
• 14 Einführungen bis Ø 11 mm
• 2 Einführungen bis Ø 20 mm im Boden
• Trennwand für unterschiedliche Spannungen, mit Ausbrechöffnungen
• 4 x 3 Schraubdome
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
Tekniske data

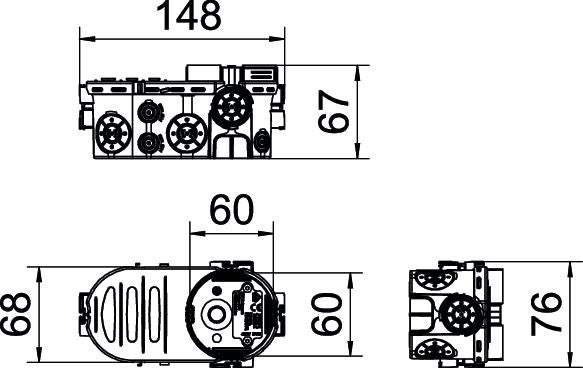

Dimensioner
| Længde | 148 mm |
|---|---|
| Bredde | 76 mm |
| Højde | 67 mm |
Teknisk data
| Indføringstype | NYM-kabeler, datakabler og rør |
|---|---|
| Slagfast | Nej |
| Diameter | 61 mm |
| Halogenfri | Ja |
| Antal indføringer | 24 |
| Fastgørelse af enheder | Skruer |
| Indføring bagfra | Ja |
| Kapslingsklasse | IP30 |
| Husgennemføringens type | Indføringsmembran |
| til rørdiameter | 20/25 mm |
| Med skruer | Ja |
| Lufttæt | Ja |
| Med sømlaske | Nej |
| Nominelt tværsnit min. | 1,5 mm² |
| Nominelt tværsnit maks. | 2,5 mm² |
| Form | Oval |
| Låg | Uden |
| Dækselfastgørelse | Skruer |
| ROHS-medholdelig | Ja |
| Brandhæmmede | iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C |
| Rørindføringer Ø 20 mm | 6 |
| Kombi-indføringer Ø 20 / 25 mm | 4 |
| Dimension | Ø60xH67x148 |
| Materiale | Polypropylen / termoplastisk elastomer |
| Farve | Dybsort / blågrå |
| Dimensioneringsspænding | 400 V |
| Produktserie | WIN-serie |
Miljødata
| Emballage udelukkende af genbrugspap | ja |
|---|
| CO2 fodaftryk (GWP) fra vugge til port | 0,2653 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 0,2653 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
