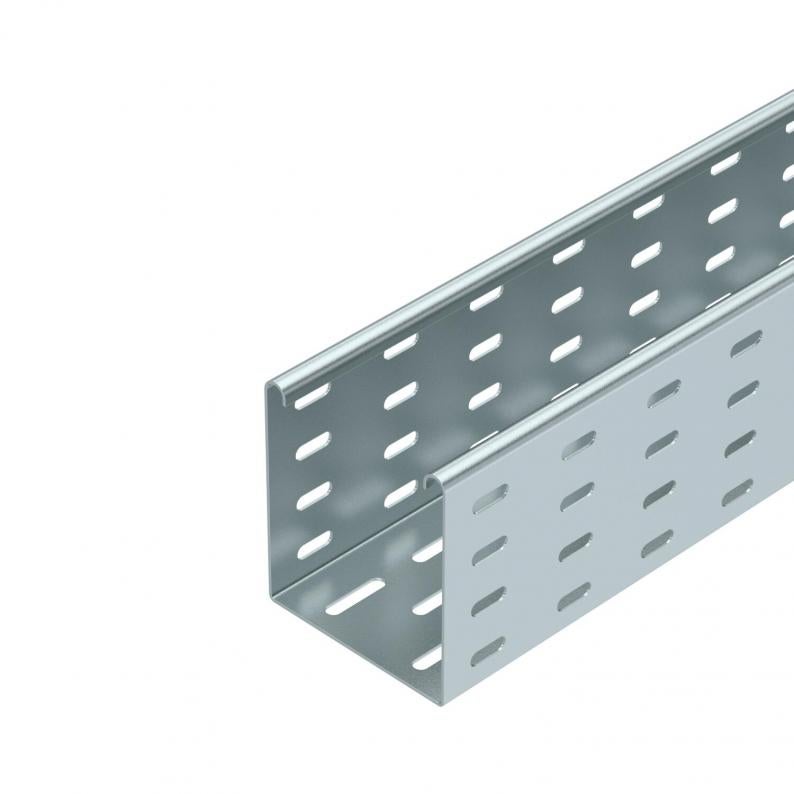

Kabelbakke SKS 110 FS
Type SKS 110 FS
Vare-nr. 6061109
EAN 4012196062171
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse
SKS 110 = kraftigt kabelbakkesystem med 110 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Tekniske data

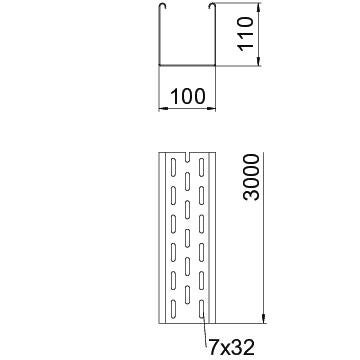

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 110 mm |
| Mål W | 100 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 108 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1,5 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 10800 mm² |
| Med overdel | Nej |
| Dimension | 110 x 100 |
| ROHS-medholdelig | Ja |
| Dimension | 110x100x3000 |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | SKS-serie |
Belastninger
| Støtteafstand 1,5m | 3 kN/m |
|---|---|
| Støtteafstand 2,0m | 2,4 kN/m |
| Støtteafstand 2,5m | 1,76 kN/m |
| Støtteafstand 3,0m | 1,2 kN/m |
| Støtteafstand 3,5m | 0,84 kN/m |
| Støtteafstand 4,0m | 0,8 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 9,7093 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 9,7093 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Vare-nr. 6067131
Længde- og vinkelforbindelse 110 FSType
RLVL 110 FS
min. salgsenhed: 10 Styk
10Styk
Styk
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
SKS 110 FS
3000
100
Nej
1,5
båndgalvaniseret
Stål
6061109
SKS 120 FS
3000
200
Nej
1,5
båndgalvaniseret
Stål
6061206

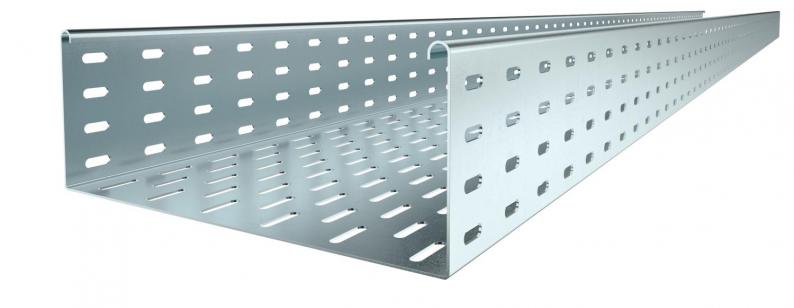

SKS 130 FS
3000
300
Nej
1,5
båndgalvaniseret
Stål
6061303
SKS 140 FS
3000
400
Nej
1,5
båndgalvaniseret
Stål
6061400
SKS 150 FS
3000
500
Nej
1,5
båndgalvaniseret
Stål
6061508
Bredde
SKS 110 FS
Vare-nr.
6061109
Længde
3000
Bredde
100
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
båndgalvaniseret
Materiale
Stål
SKS 120 FS
Vare-nr.
6061206
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
båndgalvaniseret
Materiale
Stål
SKS 130 FS
Vare-nr.
6061303
Længde
3000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
båndgalvaniseret
Materiale
Stål
SKS 140 FS
Vare-nr.
6061400
Længde
3000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
båndgalvaniseret
Materiale
Stål
SKS 150 FS
Vare-nr.
6061508
Længde
3000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
båndgalvaniseret
Materiale
Stål
