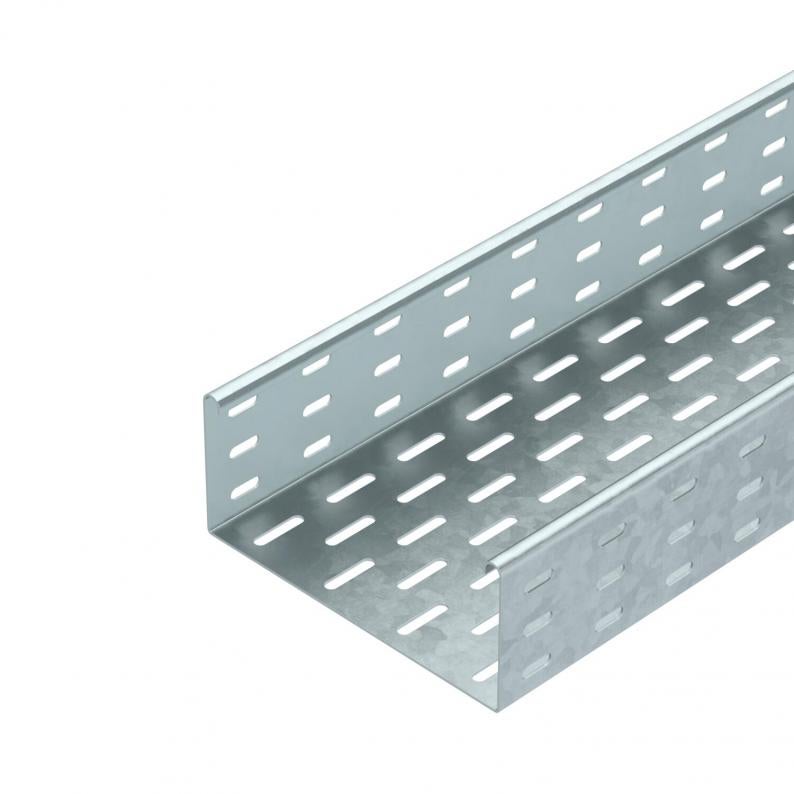

Kabelbakke SKS 85 FT
Type SKS 820 FT
Vare-nr. 6058647
EAN 4012196061518
Vare-nr. / Type
Længde
Bredde
Pladetykkelse
min. salgsenhed: 3 m
3m
m
Beskrivelse
SKS 85 = kraftigt kabelbakkesystem med 85 mm sidehøjde.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
Tekniske data

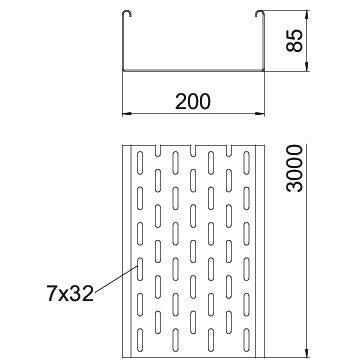

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 85 mm |
| Mål B | 200 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Model forbindelser | uden beslag |
| Udførelse til store afstande | Nej |
| Effektivt tværsnit | 186 cm² |
| Rustfrit stål, bejdset | Nej |
| Pladetykkelse | 1,5 mm |
| Monteringshul i bunden | Ja |
| NATO-hulbillede | Nej |
| Effektivt tværsnit | 18600 mm² |
| Med overdel | Nej |
| Dimension | 85 x 200 |
| ROHS-medholdelig | Ja |
| Dimension | 85x200x3000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
| Produktserie | SKS-serie |
Belastninger
| Støtteafstand 1,5m | 2,8 kN/m |
|---|---|
| Støtteafstand 2,0m | 2,25 kN/m |
| Støtteafstand 2,5m | 1,5 kN/m |
| Støtteafstand 3,0m | 0,75 kN/m |

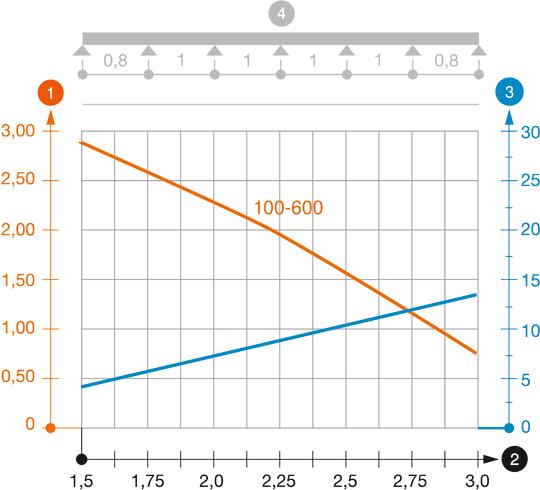

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 10,044 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 10,044 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Vejledninger og hjælp (3)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Pladetykkelse
Overflade
Materiale
Vare-nr.
SKS 810 FT
3000
100
Nej
1,5
Varmgalvaniseret
Stål
6058620
SKS 820 FT
3000
200
Nej
1,5
Varmgalvaniseret
Stål
6058647
SKS 830 FT
3000
300
Nej
1,5
Varmgalvaniseret
Stål
6058663
SKS 840 FT
3000
400
Nej
1,5
Varmgalvaniseret
Stål
6058698
Bredde
SKS 810 FT
Vare-nr.
6058620
Længde
3000
Bredde
100
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 820 FT
Vare-nr.
6058647
Længde
3000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 830 FT
Vare-nr.
6058663
Længde
3000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
SKS 840 FT
Vare-nr.
6058698
Længde
3000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Pladetykkelse
1,5
Overflade
Varmgalvaniseret
Materiale
Stål
