Kabelstige til stor spændvidde WKLG 160 FT
Type WKLG 1620 FT
Vare-nr. 6227120
EAN 4012196169399
Vare-nr. / Type
Længde
Bredde
Vangetykkelse
min. salgsenhed: 6 m
6m
m
Beskrivelse

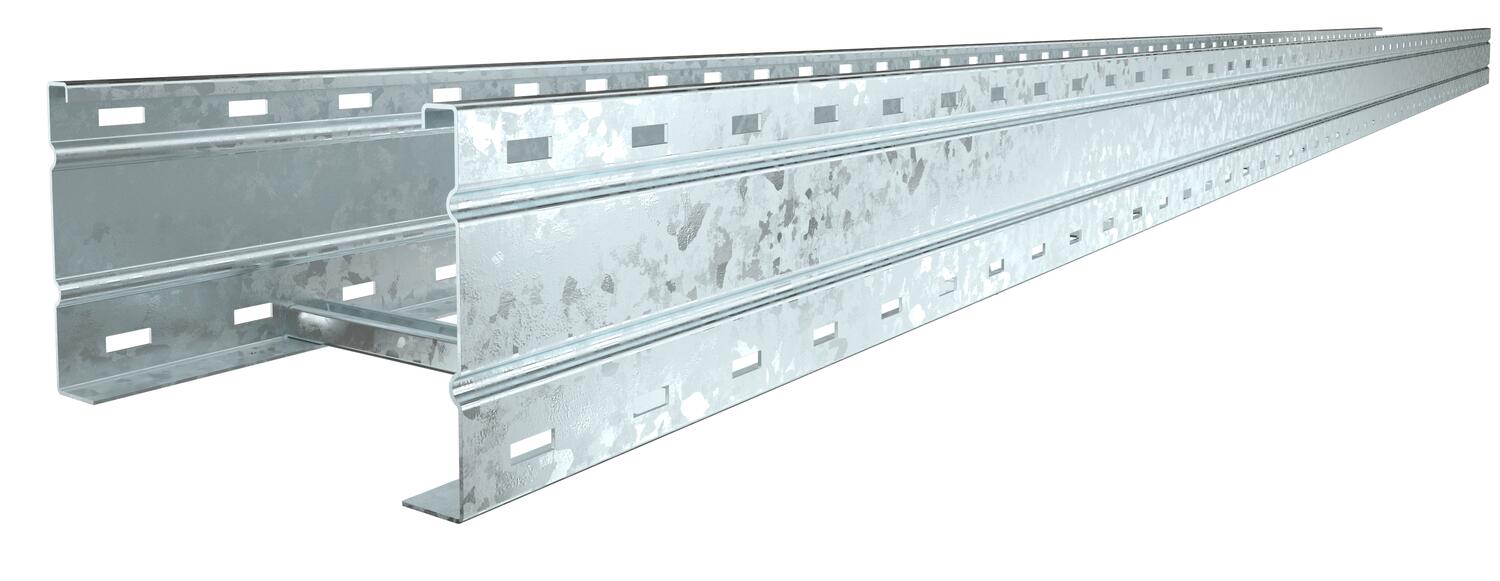

Kabelstige med stor spændvidde med perforeret sidevange i 160 mm sidehøjde. Fastgørelse af kabler og ledninger med kabelbøjle type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
Længdebeslag type WRV 160 skal bestilles separat i passende antal.
Tekniske data
Dimensioner
| Længde | 6000 mm |
|---|---|
| Bredde | 200 mm |
| Højde | 160 mm |
| Mål L | 6000 mm |
| Mål B | 200 mm |
| Rillemål sprosse | 16,50 |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Sidehuller | Ja |
| Udførelse til store afstande | Ja |
| Effektivt tværsnit | 282 cm² |
| Rustfrit stål, bejdset | Nej |
| Effektivt tværsnit | 28200 mm² |
| Sprossernes udførelse | Profil, uperforeret |
| Fastgørelse af sprossen | helnittet |
| Dimension | 160 x 200 |
| ROHS-medholdelig | Ja |
| Vangetykkelse | 2 mm |
| Dimension | 160x200x6000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Produktserie | WKLG-serie |
Belastninger
| Støtteafstand 3,0m | 2,9 kN/m |
|---|---|
| Støtteafstand 3,5m | 2,59 kN/m |
| Støtteafstand 4,0m | 2,3 kN/m |
| Støtteafstand 4,5m | 2,04 kN/m |
| Støtteafstand 5,0m | 1,8 kN/m |
| Støtteafstand 6,0m | 1,4 kN/m |
| Støtteafstand 7,0m | 1 kN/m |
| Støtteafstand 8,0m | 0,7 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 16,6798 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 16,6798 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Erklæringer (5)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (2)
Versioner
Type
Længde
Bredde
Bevarelse af funktionssikkerheden ved brand
Vangetykkelse
Vare-nr.
WKLG 1620 FT
6000
200
Nej
2
6227120
WKLG 1630 FT
6000
300
Nej
2
6227139
WKLG 1640 FT
6000
400
Nej
2
6227147
WKLG 1650 FT
6000
500
Nej
2
6227155
WKLG 1660 FT
6000
600
Nej
2
6227163
Bredde
WKLG 1620 FT
Vare-nr.
6227120
Længde
6000
Bredde
200
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1630 FT
Vare-nr.
6227139
Længde
6000
Bredde
300
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1640 FT
Vare-nr.
6227147
Længde
6000
Bredde
400
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1650 FT
Vare-nr.
6227155
Længde
6000
Bredde
500
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
WKLG 1660 FT
Vare-nr.
6227163
Længde
6000
Bredde
600
Bevarelse af funktionssikkerheden ved brand
Nej
Vangetykkelse
2
