Kraftig gitterbakke SGR 55 FT
Type SGR 55 100 FT
Vare-nr. 6000122
EAN 4012196397655
Vare-nr. / Type
Længde
Bredde
Højde
Effektivt tværsnit
Tråd-diameter
min. salgsenhed: 3 m
3m
m
Beskrivelse

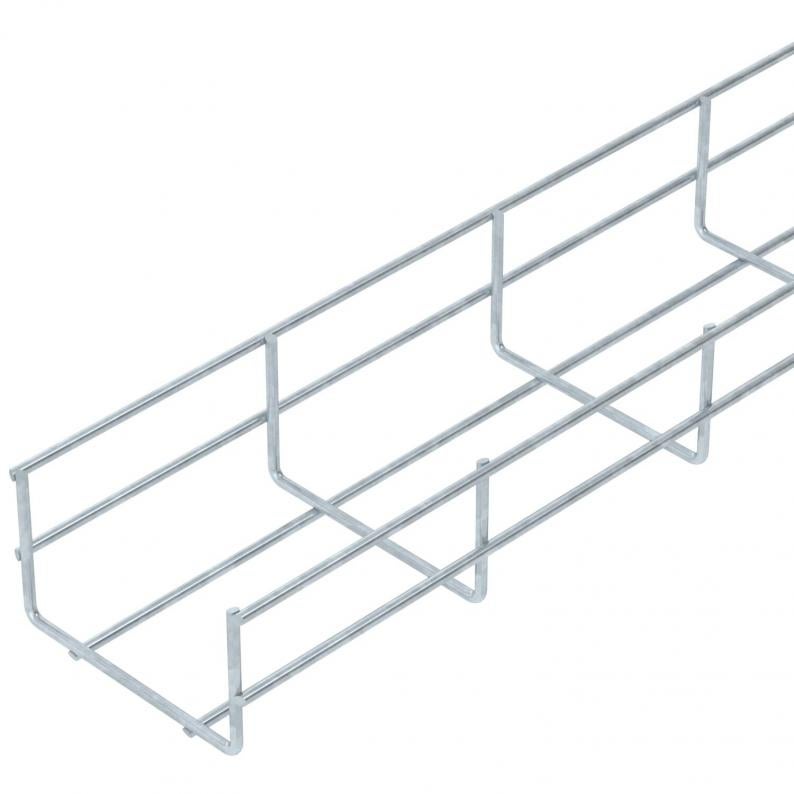

Gitterbakke af punktsvejset ståltråd med en sidehøjde på 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
Maskebredden er 50 x 100 mm.
Tekniske data

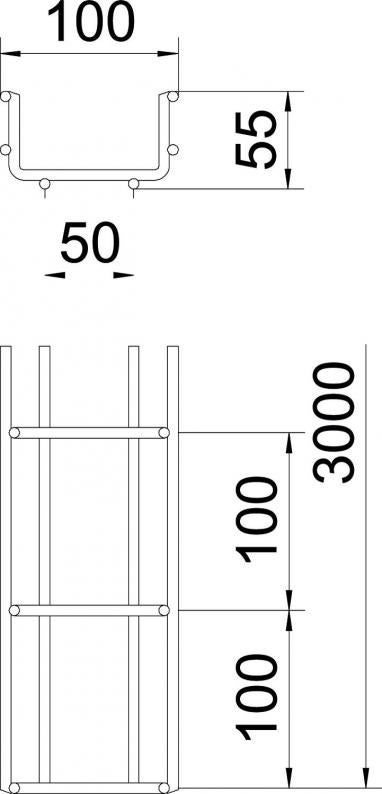

Dimensioner
| Længde | 3000 mm |
|---|---|
| Bredde | 100 mm |
| Højde | 55 mm |
| Mål B | 100 mm |
Teknisk data
| Model forbindelser | uden beslag |
|---|---|
| Effektivt tværsnit | 40 cm² |
| Effektivt tværsnit | 4000 mm² |
| Profilform | U-form |
| ROHS-medholdelig | Ja |
| Tråd-diameter | 6 mm |
| Dimension | 55x100x3000 |
| Overflade | Varmgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Belastningstype iht. IEC 61537 | Type II |
| Forbindelsestype kabelbæresystem | skruet |
Belastninger
| Støtteafstand 1,0m | 2 kN/m |
|---|---|
| Støtteafstand 1,5m | 1,15 kN/m |
| Støtteafstand 2,0m | 0,75 kN/m |
| Støtteafstand 2,5m | 0,5 kN/m |
| Støtteafstand 3,0m | 0,4 kN/m |
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 3,6183 kg CO2e / 1 meter |
|---|---|
| CO₂ Footprint (GWP) | 3,6183 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Udløbsdato EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tilbehør
Montage tilbehør
Tilbehør
Vare
Type
Vare-nr.
Mængde
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (4)
Erklæringer (4)
Certifikater (1)
Vejledninger og hjælp (2)
Produktbilleder (3)
3D-data downloads (1)
Versioner
Type
Længde
Bredde
Højde
Effektivt tværsnit
Tråd-diameter
Vare-nr.
SGR 55 100 FT
3000
100
55
40
6
6000122
SGR 55 150 FT
3000
150
55
63
6
6000190
SGR 55 200 FT
3000
200
55
87
6
6000209
SGR 55 300 FT
3000
300
55
129
6
6000331
SGR 55 400 FT
3000
400
55
175
6
6000451
SGR 55 500 FT
3000
500
55
220
6
6000515
SGR 55 600 FT
3000
600
55
265
6
6000775
Bredde
Effektivt tværsnit
SGR 55 100 FT
Vare-nr.
6000122
Længde
3000
Bredde
100
Højde
55
Effektivt tværsnit
40
Tråd-diameter
6
SGR 55 150 FT
Vare-nr.
6000190
Længde
3000
Bredde
150
Højde
55
Effektivt tværsnit
63
Tråd-diameter
6
SGR 55 200 FT
Vare-nr.
6000209
Længde
3000
Bredde
200
Højde
55
Effektivt tværsnit
87
Tråd-diameter
6
SGR 55 300 FT
Vare-nr.
6000331
Længde
3000
Bredde
300
Højde
55
Effektivt tværsnit
129
Tråd-diameter
6
SGR 55 400 FT
Vare-nr.
6000451
Længde
3000
Bredde
400
Højde
55
Effektivt tværsnit
175
Tråd-diameter
6
SGR 55 500 FT
Vare-nr.
6000515
Længde
3000
Bredde
500
Højde
55
Effektivt tværsnit
220
Tråd-diameter
6
SGR 55 600 FT
Vare-nr.
6000775
Længde
3000
Bredde
600
Højde
55
Effektivt tværsnit
265
Tråd-diameter
6
