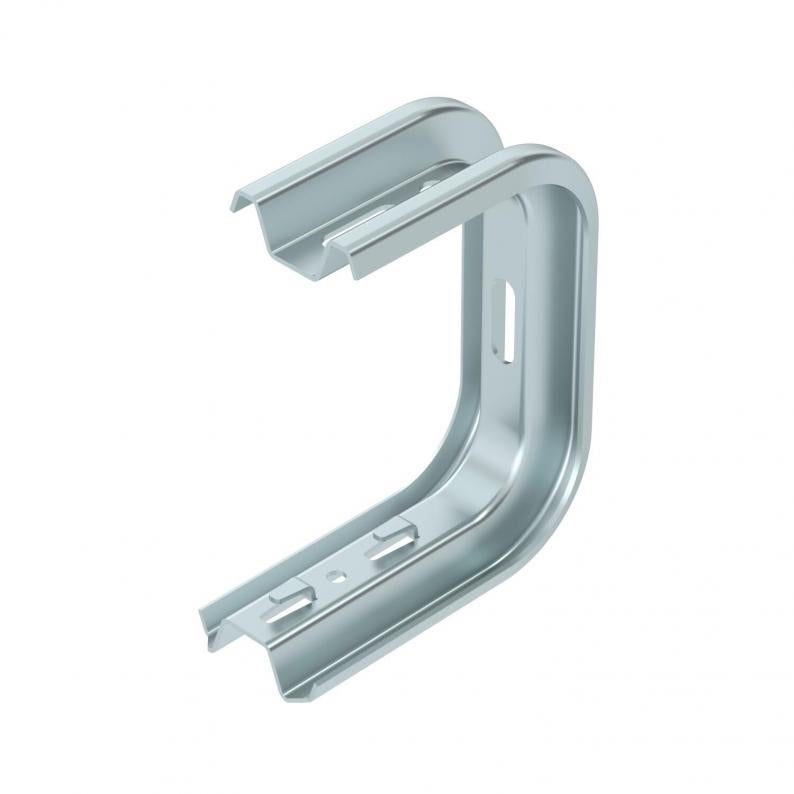

TP-væg- og loftsbøjle FS
Type TPDG 145 FS
Vare-nr. 6365906
EAN 4012196511754
Vare-nr. / Type
Bredde
Højde
Til bredde maks.
F i kN væg
F i kN loft
min. salgsenhed: 6 Styk
6Styk
Styk
Beskrivelse
TP væg- og loftsbøjle med klemlasker til fastgørelse af gitterbakker uden brug af skruer.
Af stabilitetsmæssige årsager bør afstandsstykket type DS 4 altid anvendes, hvis bøjlen fastgøres direkte i væggen eller loftet.
Maks sidehøjde på kabelstøttesystemet 60 mm.
Tekniske data

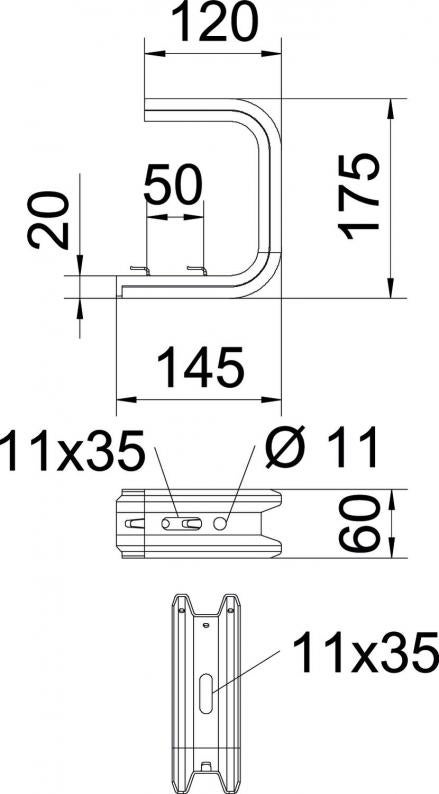

Dimensioner
| Længde | 175 mm |
|---|---|
| Bredde | 145 mm |
| Højde | 60 mm |
| Mål L | 50 mm |
| Mål B | 145 mm |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Nej |
|---|---|
| Til bredde min. | 100 |
| Til bredde maks. | 100 mm |
| Egnet til gitterbakke | Ja |
| Egnet til kabelstige | Nej |
| Egnet til kabelbakke | Nej |
| Udførelse | Ophængsbøjle (C-bøjle) |
| ROHS-medholdelig | Ja |
| F i kN væg | 1,4 kN |
| F i kN loft | 1,3 kN |
| Dimension | B145mm |
| Overflade | båndgalvaniseret |
| Materiale | Stål |
| Farve | zink |
| Produktserie | TP-serie |
Nedbøjning af konsolspidsen ved tilladt konsolbelastning
Tilladt konsolbelastning i kN uden personbelastning
Belastningskurve med konsollængder i mm
Miljødata
| CO2 fodaftryk (GWP) fra vugge til port | 1,2196 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 1,2196 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (1)
Erklæringer (4)
Vejledninger og hjælp (2)
Produktbilleder (2)
3D-data downloads (2)
Versioner
Type
Bredde
Højde
Til bredde maks.
F i kN væg
F i kN loft
Farve
Vare-nr.
TPDG 145 FS
145
60
100
1,4
1,3
zink
6365906
TPDG 195 FS
195
60
150
1,05
0,95
zink
6365914
TPDG 245 FS
245
60
200
0,87
0,8
zink
6365922
TPDG 345 FS
345
60
300
0,55
0,5
zink
6365949
Bredde
Til bredde maks.
F i kN væg
F i kN loft
TPDG 145 FS
Vare-nr.
6365906
Bredde
145
Højde
60
Til bredde maks.
100
F i kN væg
1,4
F i kN loft
1,3
Farve
zink
TPDG 195 FS
Vare-nr.
6365914
Bredde
195
Højde
60
Til bredde maks.
150
F i kN væg
1,05
F i kN loft
0,95
Farve
zink
TPDG 245 FS
Vare-nr.
6365922
Bredde
245
Højde
60
Til bredde maks.
200
F i kN væg
0,87
F i kN loft
0,8
Farve
zink
TPDG 345 FS
Vare-nr.
6365949
Bredde
345
Højde
60
Til bredde maks.
300
F i kN væg
0,55
F i kN loft
0,5
Farve
zink
