Kabelbøjle 2056, H-fod 1-x, metalholdestykke, A2
Type BS-H1-M-52 A2
Vare-nr. 1186149
EAN 4012196848973
Vare-nr. / Type
Maks. Tilspændingsmoment
Spændområde D min.
Spændområde D maks.
min. salgsenhed: 25 Styk
25Styk
Styk
Beskrivelse

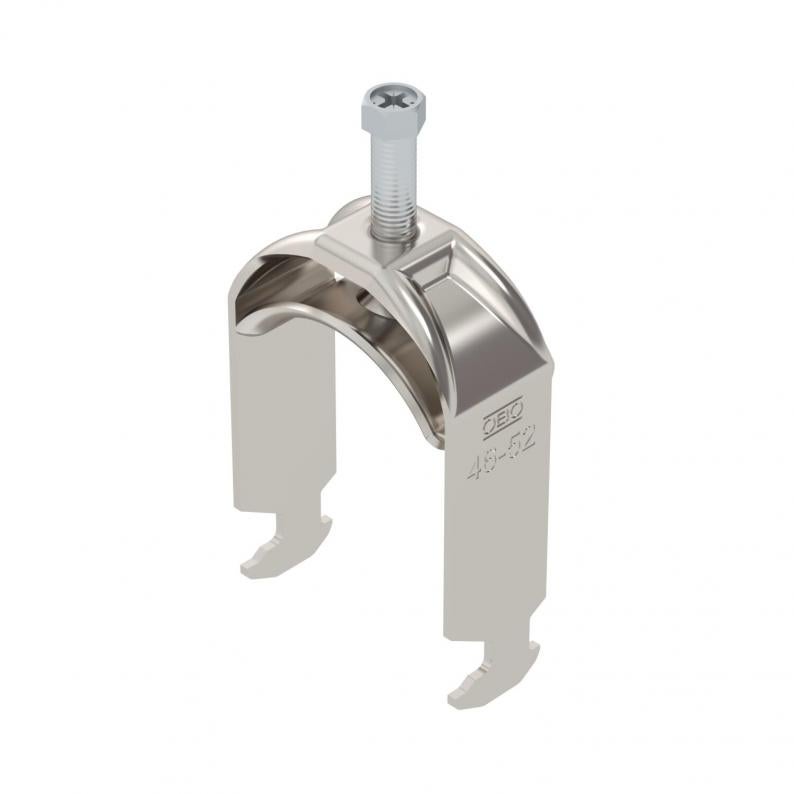

Kabelbøjle med hammerhoved-fod, metalholdestykke med afrundede kanter til kabelbeskyttelse. Til lodret og vandret montering af 1 enkeltkabel på C-profilskinne. Til kærvbredde 16 - 17 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Det anbefales at anvende et modholdestykke.
Tekniske data

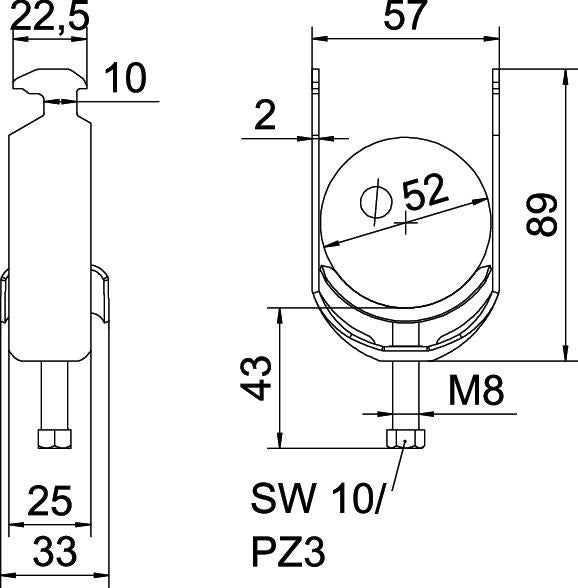

Dimensioner
| Længde | 25 mm |
|---|---|
| Bredde | 57 mm |
| Højde | 89 mm |
| Mål L | 43 mm |
| Mål A | 25 mm |
| Mål B | 57 mm |
| Mål H | 89 mm |
| Mål t | 2 mm |
| Mål C | 33 mm |
| Mål G (mm) | M8 |
Teknisk data
| Bevarelse af funktionssikkerheden ved brand | Ja |
|---|---|
| Pladetykkelse | 2 mm |
| til rørdiameter min. | 46 mm |
| til rørdiameter maks. | 52 mm |
| Rillebredde | 10 mm |
| Til skinne med rillebredde (med interval) min. | 16 mm |
| Til skinne med rillebredde (med interval) maks. | 17 mm |
| Halogenfri | Ja |
| Gevind | M8 |
| Med plastholdestykke | Nej |
| Med metalkar | Ja |
| Længde udvendigt mål | 33 mm |
| Antal kabler/rør | 1 |
| Ekstra overflade | ubehandlet |
| Ekstra materiale | rustfrit stål |
| Maks. Tilspændingsmoment | 5 Nm |
| Monteringstype | Profilskinne |
| ROHS-medholdelig | Ja |
| Spændområde D min. | 46 mm |
| Spændområde D maks. | 52 mm |
| Dimension | 46-52mm |
| Overflade | blank, efterbehandlet |
| Materiale | Rustfrit stål 1.4301 |
| Med modstykke | Nej |
| Holdestykkets materiale | rustfrit stål |
| Holdestykkets materialekvalitet | Rustfrit stål 304 (1.4301) |
| Produktserie | 2056 / 2058 |
Miljødata
| Emballage udelukkende af genbrugspap | ja |
|---|---|
| Emballage uden kunststof | ja |
| CO2 fodaftryk (GWP) fra vugge til port | 0,736 kg CO2e / 1 Styk |
|---|---|
| CO₂ Footprint (GWP) | 0,736 kg CO₂e |
| Beregningsdato CO2-værdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styk |
| Declared Unit Quantity | 1 |
Downloads
0 valgt
Datablad (1)
Kataloger & brochurer (2)
Erklæringer (5)
Certifikater (2)
Vejledninger og hjælp (1)
Produktbilleder (2)
3D-data downloads (1)
Versioner
Type
Maks. Tilspændingsmoment
Spændområde D min.
Spændområde D maks.
Vare-nr.
BS-H1-M-12 A2
3
8
12
1186102
BS-H1-M-16 A2
3
12
16
1186109
BS-H1-M-22 A2
3
16
22
1186116
BS-H1-M-28 A2
3
22
28
1186122
BS-H1-M-52 A2
5
46
52
1186149
BS-H1-M-58 A2
5
52
58
1186156
BS-H1-M-34 A2
3
28
34
1186129
BS-H1-M-40 A2
3
34
40
1186136
BS-H1-M-46 A2
5
40
46
1186142
BS-H1-M-64 A2
5
58
64
1186162
BS-H1-M-70 A2
5
64
70
1186169
BS-H1-M-76 A2
5
70
76
1186176
